Rayonnages mobiles PROFILROL
Système de bases mobiles se combinant avec toutes les gammes d’étagères, rayonnages et mobiliers FERALP
Les rayonnages mobiles doublent votre capacité de stockage sans agrandissement de vos bâtiments..
- Système de chariots mobiles se déplaçant latéralement sur des rails fixés sur le sol ou encastrés dans celui-ci.
- Une seule allée de circulation est nécessaire pour accéder à de nombreux rayonnages.
- Déplacement manuel sans effort, par l’utilisateur. La force motrice engendrée en tournant le volant est amplifiée par une démultiplication par chaîne.
- Entrainement par friction très solide, nécessitant très peu d’entretien.
- Compatible avec la majorité de nos mobiliers, étagères, rayonnages fixes ou armoires, simple accès double accès, double face. La base mobile FERALP peut également s’adapter à d’autres rayonnages. Vous pourrez ainsi réutiliser les rayonnages existants.
- Adapté à tous les usages et environnements : salles d’archives, réserves de magasins, bibliothèques, bureaux, musée, atelier, entrepôts, pharmacies, stock de pièces de rechange, chambre froide…
Caractéristiques des rayonnages mobiles
PROFILROL
- Bases mobiles PROFILROL III:
- Longueur de 1 à 13 mètres
- Largeur jusqu’à 2 mètres
- Charge maximale admissible 700 kg par roue
- Finition galvanisée ou peinte époxy .
- Rayonnages:
- Caractéristiques identiques aux étagères et rayonnages fixes.
- Hauteur : hauteur des étagères + environ 160 mm
Composants standards
Le chariot
Entrainement par friction
Volant cabestan
Colonne
RAILS
Le chariot
- C’est élément qui supporte les mobiliers ou autres étagères et rayonnages.

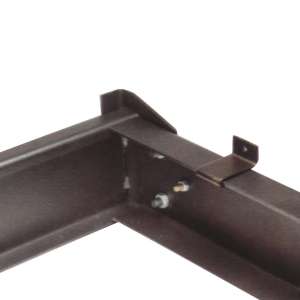

- Châssis mécano soudé constitué de profilés métalliques assemblés par boulons. Il peut être assemblé en atelier ou sur le chantier lorsque les accès sont exigus (ascenseurs, escaliers). Il peut également être modifié ultérieurement en cas de déménagement.
- Acier 30/10 très solide et résistant au temps.

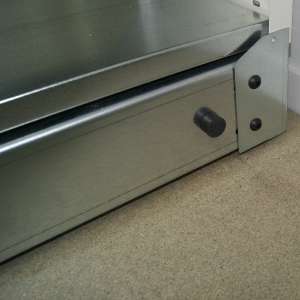

- Équipé de butées anti-pincement en caoutchouc, qui protègent de la compression et garantissent le silence des contacts entre les rayonnages.
- Finition standard acier galvanisé et sur demande peinture époxy coloris noir ou blanc. Coloris personnalisé sur demande.
Entrainement par friction
- Entrainement mécanique pour les chariots de grande longueur ou supportant un poids important.
- La rotation des roues motrices provoque le déplacement du chariot par friction sur les rails de guidage et les rails porteurs.
- Le système patine naturellement et sans dommage, lorsque le déplacement du chariot est bloqué par un obstacle.

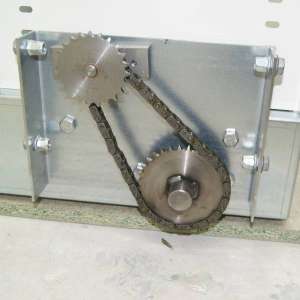

- Mécanisme composé de pignons et chaines dont le nombre, la taille et la disposition dépend de la charge stockée. Plus le nombre de pignons sera important plus la vitesse de rotation sera douce. Le système permet le déplacement de charges lourdes avec un minimum d’effort.

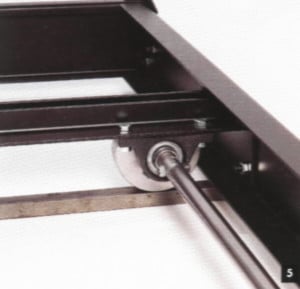

- Le mouvement est retransmis aux roues motrices au moyen d’un arbre acier faisant la longueur du chariot.
- Roues à roulement auto-lubrifiants sans entretient
Volant cabestan
- o C’est l’élément sur lequel on applique la force qui déplace les bases mobiles.
- La forme à 3 branches permet de choisir où appliquer son effort. Le rayonnage mobile se déplacera direction voulue, selon le sens de rotation choisi.
- Volant ergonomique supprimant tout risque de coincements des membres supérieurs.
- Blocage intégré au centre du volant sous forme d’un bouton poussoir qui empêche le mouvement accidentel quand une personne se trouve à l’intérieur d’une allée.
- Option serrure bloquant l’accès aux allées et empêchant l’accès aux personnels non autorisées.

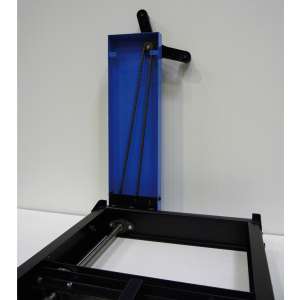

Colonne
- Installée en face avant du rayonnage mobile elle fait le lien entre le volant cabestan et l’arbre de transmission. Elle protège la chaîne de transmission.
- Finition standard acier galvanisé et sur demande peinture époxy coloris noir ou blanc. Coloris personnalisé sur demande.
RAILS
- Le chariot se déplace sur les rails dont le nombre varie en fonction de la longueur des rayonnages ou du poids à déplacer.

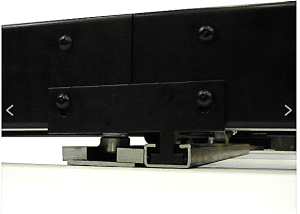

- On distingue un rail de guidage et un ou plusieurs rails porteurs par installation. Le rail de guide peut comporter un dispositif antidevers.

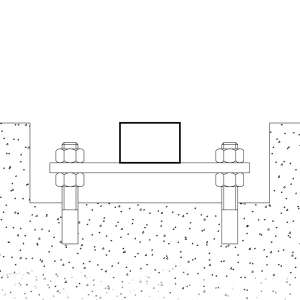

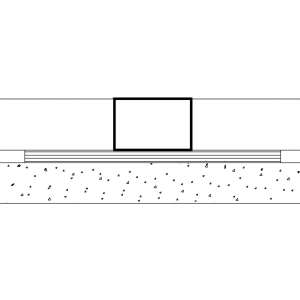

- Les rails sont soit encastrés dans un plancher de nivellement posés sur la dalle, soit encastrés dans la dalle.
- Fabriqués en acier étiré plein, ils sont très résistants à l’usure et à la déformation.
- Les rails s’adaptent à d’éventuelles défaut de planéité du sol par calage.
- Une butée fixée dans le rail de guidage permet l’arrêt des chariots en fin de course.
- Finition acier brut.
Options
Plancher
Rampe d'accès
Guidage anti-devers
Plancher

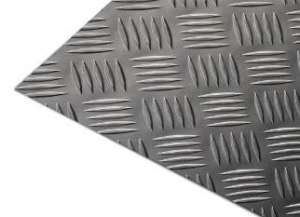

- Plusieurs qualités disponibles, plancher aggloméré brut, aggloméré revètu anti-dérapant, plancher composite sans COV, plancher aluminium.
- S’installe entre les rails pour garantir une surface de circulation plane et sécurisé.
- Fixé au sol au moyen de chevilles à frapper.
Rampe d'accès
- Rampe plastique.
- Fixation au sol au moyen de chevilles à frapper.
Guidage anti-devers
- Assure la stabilité de l’installation en fonction de sa hauteur
- Fixé au rail de guidage.
Sécurité des rayonnages mobiles.
- Risques de chute du à la présence de rails : L’espace entre les rails est comblé par un plancher rapporté situé au même niveau que les rails. L’accès au plancher est sécurité par une rampe.
- Risques de pincement des doigts entre les rayonnages : L’écartement entre les chariots est garanti par la présence de butées caoutchouc de 15 mm.
- Risques de déplacement des chariots lors de la circulation dans les allées :
- Les volants cabestan sont équipés de boutons de blocage. Lorsqu’une personne circule dans les rayonnages mobiles il est toujours recommandé de bloquer le déplacement des chariots situés de chaque coté de l’allée de circulation.
- La transmission du mouvement par friction assure un système de patinage automatique empêchant le déplacement d’un chariot en cas d’objet ou personne se trouvant dans une allée située entre deux bases mobiles
- Contrôle d’accès aux bien stockés : Les volants cabestan peuvent être équipés de serrures à clés pour interdire leur ouverture ou déblocage.
- Risque de basculement : Dans le cas rayonnage de faible profondeur, un système anti basculement est installé au niveau des planchers.
Maintenance des rayonnages mobiles.
- L’arbre de transmission FERALP offre une grande fiabilité de fonctionnement et une longue durée de vie.
- La transmission du mouvement par friction ne déraille pas et évite la présence de chaines mécaniques au niveau du plancher, réduisant fortement les problèmes de fonctionnement liés aux défauts de nettoyage.
- Un simple nettoyage régulier des planchers est généralement suffisant pour garantir plusieurs années de fonctionnement.
- Les besoins de maintenance s’en trouvent réduits et la durée de vie des installations est fortement augmentée.
Exemples d'application de rayonnages mobiles
.Associé au bon rayonnage, PROFILROL devient la solution parfaite pour optimiser votre espace.
Il s’agit d’une solution universelle pour le déplacement de tous types de rayonnages

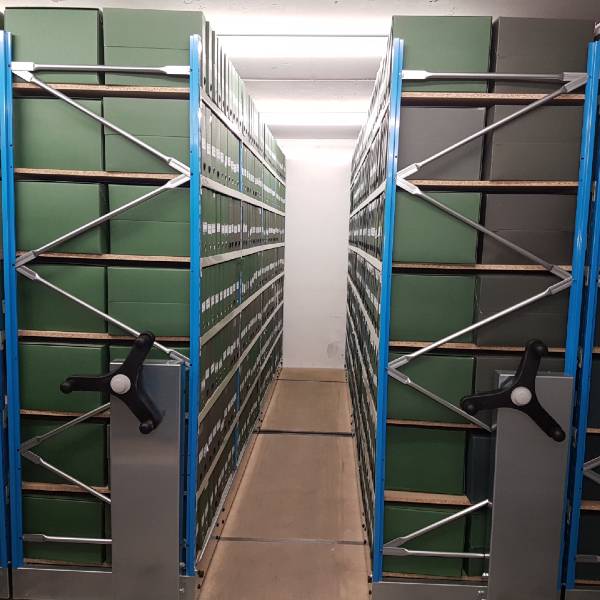

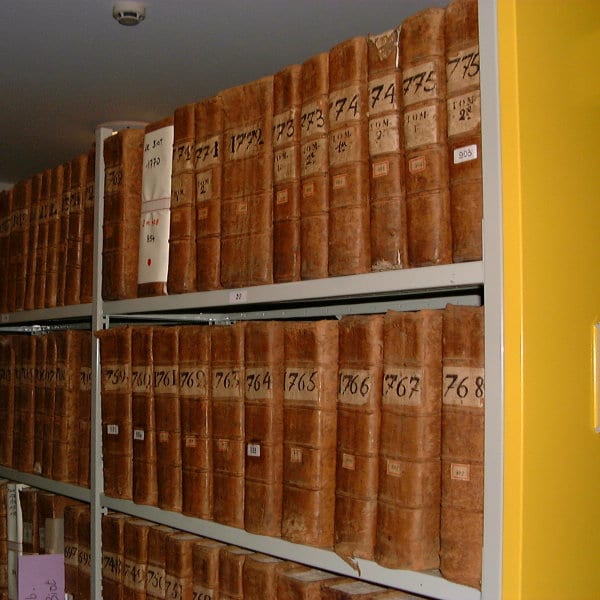

rayonnage mobile archives
rayonnage mobile bibliothèque

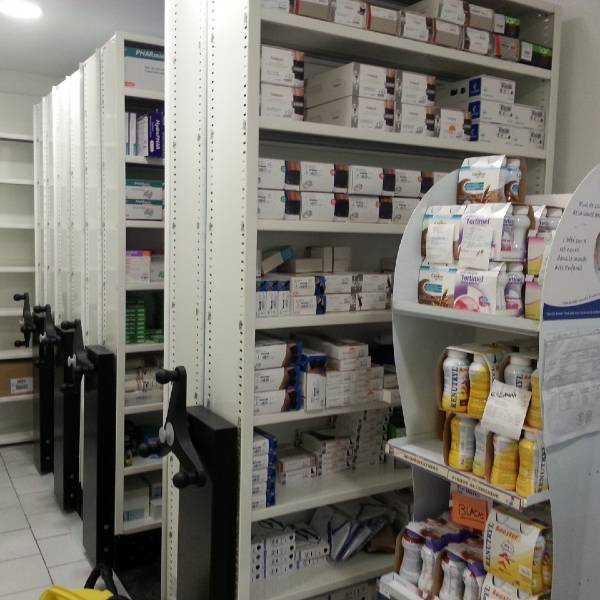

rayonnage mobile pharmacie

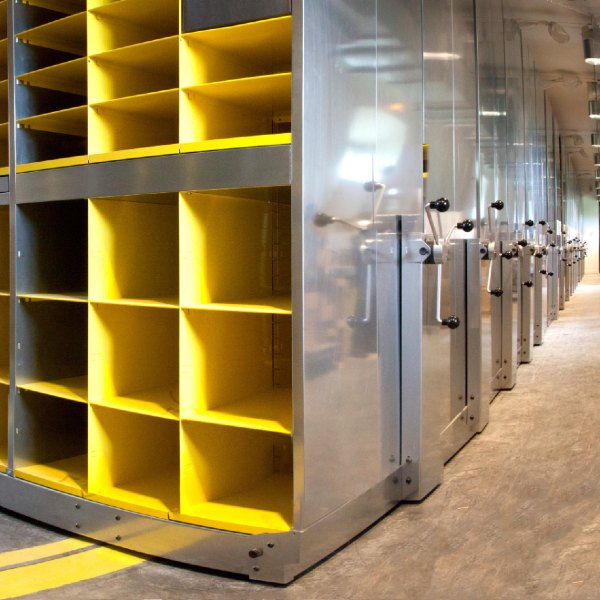

rayonnage mobile herbier
rayonnage mobile herbier

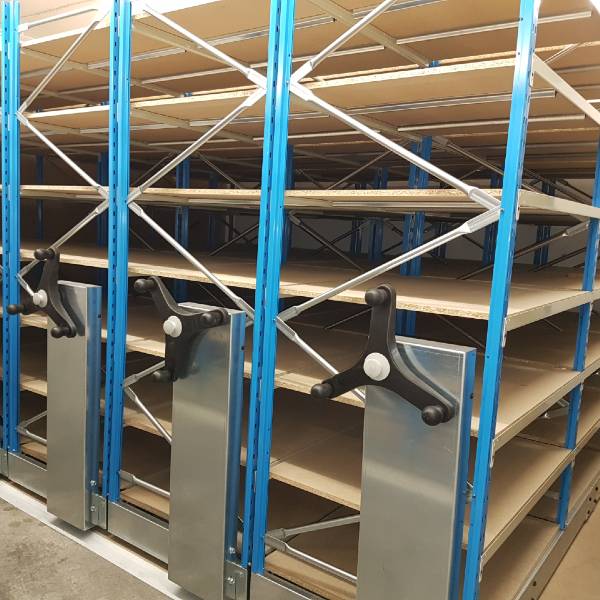

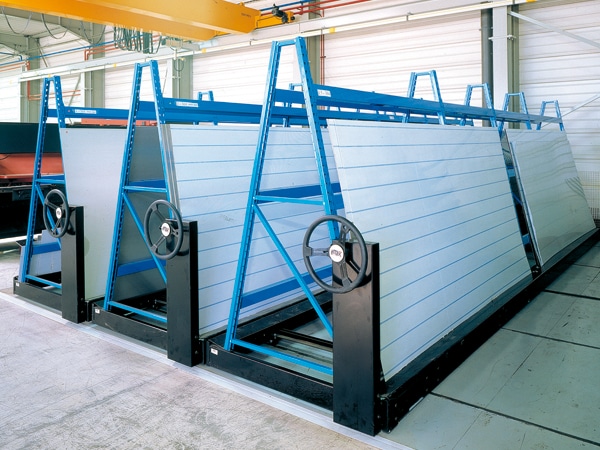

rayonnage mobile industriel

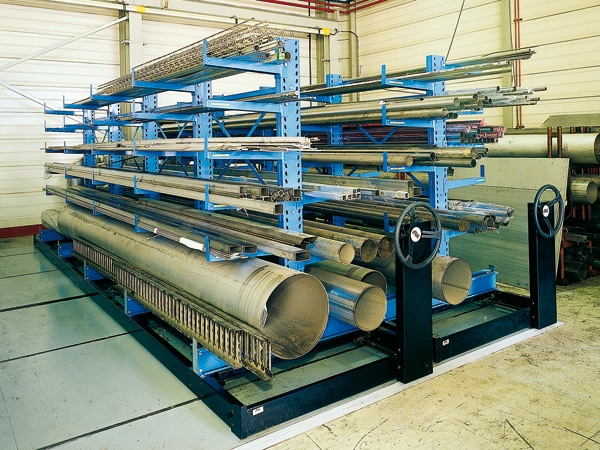

rayonnage mobile cantilever
rayonnage mobile bacs plastique
rayonnage mobile SPECIFIQUE
Gamme de couleurs
PROFILROL est livré en standard, en finition galvanisée, ou en peinture époxy coloris noir ou blanc.
Coloris semi-standards gamme RAL : RAL 1015, RAL 1021, RAL 3003, RAL 5014, RAL 6011, RAL 6016, RAL 7035, RAL 9002, RAL 9005, Blanc 9010, Noir 9005, Bleu ciel 5015, Gris silex 7032, Gris bleu 7031, Orange signalisation 2009.
Nos coloris standards pourront vous être livrés dans les délais les plus courts. Mais pour que votre mobilier vous ressemble, nous vous proposons de choisir, parmi la palette des coloris RAL, la couleur ou la combinaison qui vous conviendra le plus.
Questions fréquentes
Pourquoi choisir PROFILROL ?
PROFILROL est une solution particulièrement sûre et nécessitant très peu de maintenance. Un nettoyage régulier du sol suffit généralement à faire durer une installation pendant des années.
PROFILROL est-il facile à monter ?
Pour des raisons de sécurité, PROFILROL ne peut être installé que par des professionnels expérimentés.
PROFILROL peut-il s’installer partout ?
Du fait de la concentration des charges, il est impératif de vérifier que la dalle de votre local pourra supporter le poids de votre rayonnage mobile. Une capacité de charge admissible supérieure à 800 kg/m² est généralement retenue dans le cas d’archives mobiles. FERALP peut vous fournir les valeurs à retenir dans votre cas particulier.
